剛開始學電子學時,心中不時想著一件事,AC轉DC電源電路一定要用到變壓器嗎?有沒有其它更簡單更省錢的方法呢?從此之後開始注意書籍及生活上有關的事物,有次在小夜燈上面發現了容抗的用法,心中的問題終於找到了解答。幾年前遇到"紙箱王",它的創意讓我震撼,原來紙也可以賣錢!其中一個結合AC轉DC與LED的紙燈(嚴格說來應該是塑膠燈),讓我深深著迷。賈伯斯說:畢卡索曾說過: [好的藝術家懂得複製,偉大的藝術家則擅長偷竊。]既然大家都這麼說了,那我也來發揮一下我的藝術家才能吧!

小夜燈-1

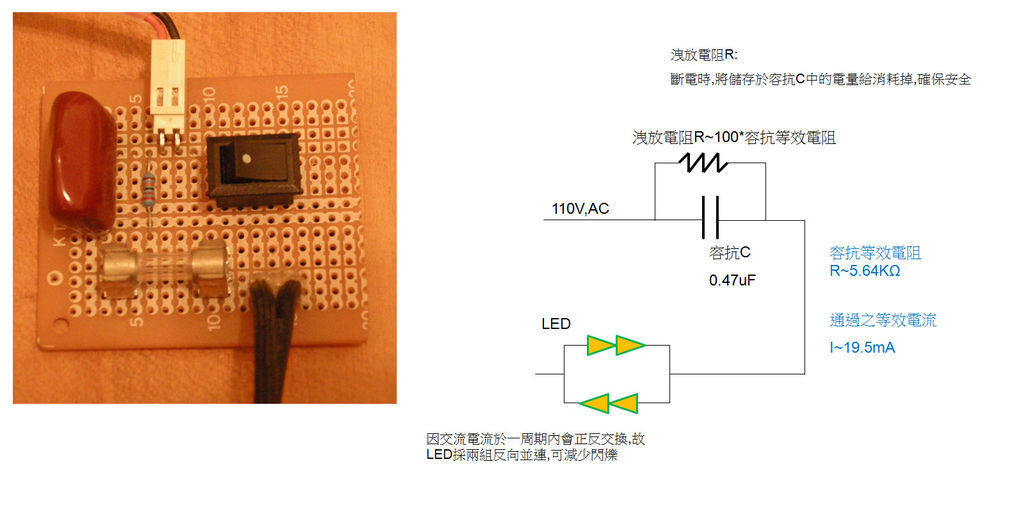

STEP1 AC-->DC LED電路說明

於交流電路中,電容可當一容抗來限制流過的電流,且又不會做功造成能量的損耗,因此是個低價的解決方法,不過需要注意的是這樣流經電容的電流並不是一定值,而是隨時間變動的函數,故需考量使用的地方。 由公式Xc(容抗)=1/(2*pi*f*C) (f:交流電頻率;C:電容),可算出當電流需求為~20mA時,容抗電容C~0.47uF (容抗電容的耐壓最好選 >2倍市電交流電壓)。因此電容是使用於交流電上,故電容要選擇無極性的塑膠電容。在實務上我還加了一個保險絲及開關,確保安全也更加方便。

DSCN9833-M2

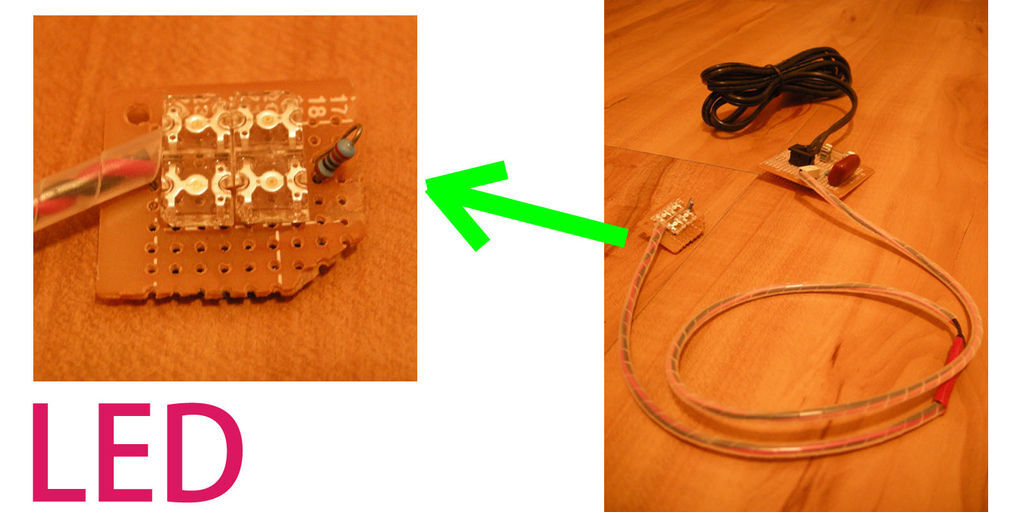

STEP2  AC-->DC電路的製作

AC TO DC LED電路系統



STEP3 燈的製作

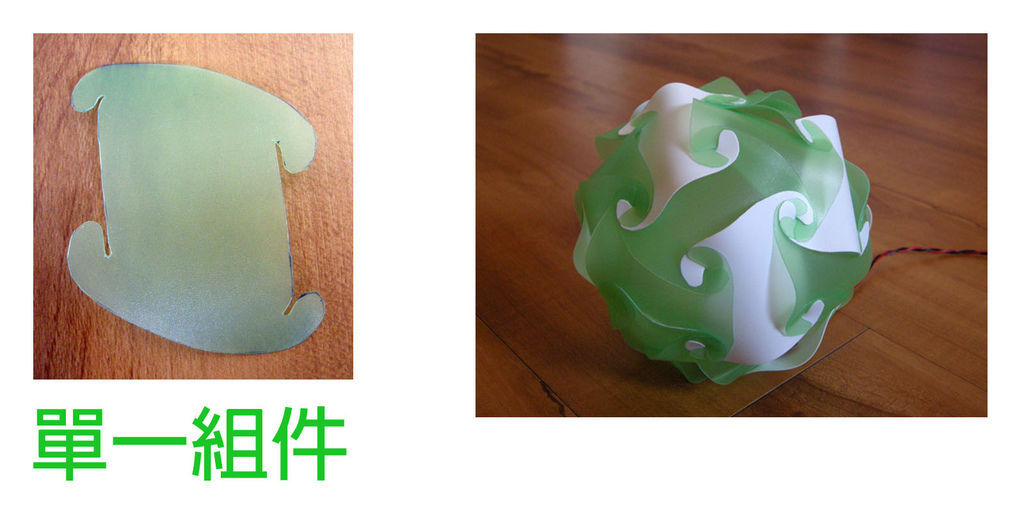

這個燈是由30個紙片所結合而成的,不過也可使用塑膠片, 除了更耐用外,後續的清潔也會更加容易。

 燈

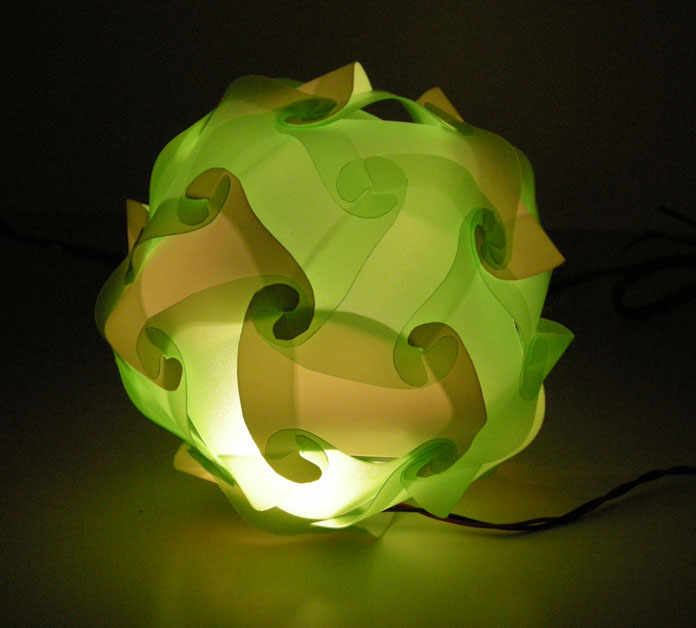

你可以使用不同顏色的紙片組合來做屬於自己的LED燈,不僅製作簡單且又省錢。
